MAHLE Aftermarket news: Важны детали

, 27 Лютого 2014, 15:31

«Не понимаю, в чем дело. Я всегда строго соблюдал интервалы техосмотра и заливал моторное масло, указанное производителем. И вот... мотор накрылся». Владелец транспортного средства в шоке. Диагноз находящегося в этот момент в мастерской эксперта компании MAHLE по двигателям однозначен: подшипник турбонагнетателя поврежден, причина — износ, обусловленный загрязнением. Демонтаж масляного картера открывает ужасную картину: многочисленные сажевые отложения и следы истирания во всем двигателе, износ коренных и шатунных подшипников. Или, словами инженера компании, «это выглядит так, как будто двигатель работал без масляных фильтров»

Что здесь произошло?
Специалист открывает корпус масляного фильтра, вынимает фильтрующий элемент, и в глаза сразу бросаются два факта. Во-первых, установленный фильтр не соответствует предписаниям производителя автомобиля. Во-вторых, фильтрующий элемент, по всей видимости, не справился с возложенной на него задачей. Но почему? Чтобы в этом разобраться, нужно знать, как работает установленный производителем в рамках заводской комплектации модуль масляного фильтра от MAHLE, и чем он отличается от других систем.

Шплинт: больше, чем элемент уплотнения
На концевом диске фильтра расположен черный пластмассовый штырь, известный специалистам как шплинт, оснащенный уплотнительным кольцом. В собранном состоянии шплинт без зазоров заполняет и таким образом уплотняет предусмотренное для него отверстие в корпусе фильтра.

Изощренный и запатентованный: шплинт на спиральной дорожке, продвигающийся к дренажному отверстию в корпусе.

Чистая работа
Если при смене фильтров потянуть за этот шплинт при откручивании крышки корпуса, то в корпусе откроется дренажное отверстие, через которое избыточное масло стекает в картер. Полный слив масла важен по двум причинам. Во-первых, при установке нового фильтра остаточное масло может брызгать из корпуса. Во-вторых, весь смысл замены масла заключается в том, чтобы по возможности полностью заменить отработанное масло новым. Новая модель оригинального фильтра оснащена шплинтом с уплотнителем, что позволяет снова герметично закрыть дренажное отверстие при монтаже. При работе двигателя это обеспечивает полный прогон моторного масла через фильтровальную бумагу и его очистку.

Запатентованная спиральная дорожка с дренажным отверстием.

Дополнительная информация: назначение и функции перепускного клапана
Перепускной клапан обеспечивает двигатель маслом даже в холодную погоду, когда масло еще не прогрелось и вязкое. Для этого масло направляется в масляный контур без фильтрации, гарантируя присутствие смазки. Как только моторное масло прогрелось и его вязкость понизилась, перепускной клапан должен герметично закрыться, направляя весь объем моторного масла через фильтровальную бумагу.

Скрытая опасность с фатальными последствиями
Риск для механика заключается в том, что поврежденный таким образом клапан поначалу не дает о себе знать. Даже если он постоянно открыт, двигатель поначалу работает без помех, индикатор масла не горит и не может предупредить водителя о дефекте. Тот факт, что моторное масло просачивается через открытый перепускной клапан и циркулирует в контуре двигателя, а масляный фильтр совершенно не задействован, остается незамеченным. Это значит, что все загрязнения, обычно удерживаемые фильтром (сажа, посторонние твердые частицы, металлическая стружка) без фильтрации расходятся по масляному контуру! Присутствие таких абразивных и вызывающих коррозию посторонних частиц в масле ведет к износу двигателя и его повреждению.

Перспективная идея
Замена фильтрующего модуля, как правило, всегда ставит мастерские перед сложной задачей. Корпус фильтра располагается зачастую в глубине моторного отсека, что заставляет механика наугад искать дренажное отверстие и способ вкручивания фильтра до фиксации шплинт в предназначенном для него отверстии. Об этом наши инженеры подумали еще при разработке шплинта и нашли решение, позволяющее абсолютно надежно зафиксировать шплинт в фильтре MAHLE из любой исходной позиции. На практике это означает следующее: просто наложить уплотнитель на крышку корпуса, смазать его маслом, вдавить в крышку сменный фильтрующий элемент до щелчка и вкрутить крышку в корпус модуля.

А как шплинту не сбиться с пути?
В дно корпуса врезана спиральная дорожка, работающая по принципу детского лабиринта с шариком. При вкручивании шплинт перемещается по ней, чтобы надежно занять свое место в дренажном отверстии. Хитрое устройство, такое хитрое, что компания MAHLE его запатентовала.

Внимание, опасность повреждений!
Чтобы не нарушить патентные права компании MAHLE, конкурирующие на рынке предприятия скопировали патрон фильтра, но при этом дополнительно установили рядом со шплинтом крупный заостренный пластмассовый штырь. При вкручивании крышки этот штырь на конечном диске может привести к разрушениям и застрять в корпусе. Тогда патрон фильтра застревает. С фатальными последствиями: шплинт не продвигается по дорожке... и механик остается без вспомогательного приспособления и должен найти точное положение отверстия, а это, как упоминалось выше, дело нелегкое.

И еще одна проблема: острый пластмассовый штырь может превратиться в угрозу для расположенного на дне корпуса перепускного клапана, повредить и даже вывести его из строя. Это значит, что перепускной клапан, предназначенный только для определенных кратковременных ситуаций, постоянно открыт.

Подделка со штырем хотя и не нарушает патентных прав компании MAHLE, но может повредить перепускной клапан двигателя!

Осторожно, не страховой случай!
Печально известны также случаи, когда повреждения двигателя были вызваны поддельным фильтром, шплинт которого во время монтажа застрял в корпусе и отломился. Фатальное последствие — постоянно открытое дренажное отверстие! Через него большая часть масла протекла из корпуса масляного фильтра обратно в масляный картер вместо того, чтобы смазать предназначенные для этого места двигателя.

Как распознать опасность
В принципе механики рискуют особенно тогда:

- когда потенциально возможна монтажная погрешность;

- когда погрешность с трудом или совсем не заметна;

- когда погрешность имеет фатальные для двигателя последствия.

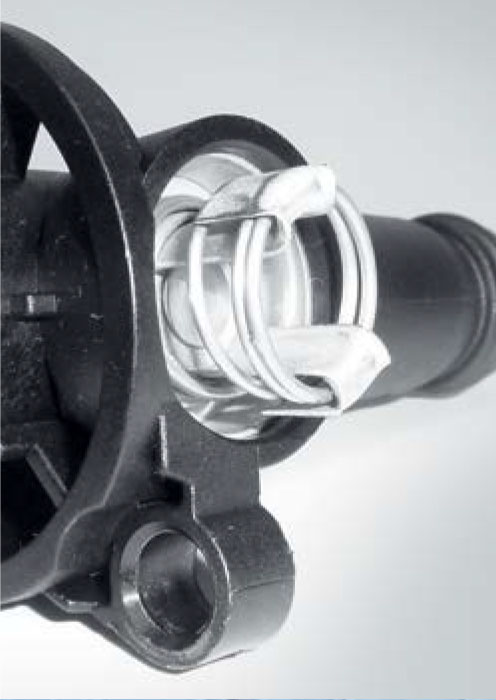

Поврежденный перепускной клапан в увеличении.

Дешевые фильтры могут обойтись втридорога
В описанном ниже случае механик тоже не заметил при установке поддельного фильтра, что он повредил и вывел из строя перепускной клапан в корпусе масляного фильтра. Когда он осознал свою ошибку, уже было поздно. Понадобился капитальный ремонт двигателя, а все потому, что он выбрал на первый взгляд более дешевый фильтр.

Споры о том, кто оплачивает ремонт, нередко заканчиваются в суде. Тогда независимые эксперты начинают выяснять, кто несет ответственность за некомпетентную замену фильтра, которая привела к повреждению перепускного клапана, а затем и всего двигателя.

Чтобы защитить мастерские от подобных рисков, специалисты MAHLE разъясняют клиентам технические детали (например, посредством Технического мессенджера), предупреждают об опасностях, скрывающихся в поддельных фильтрах, и рекомендуют использовать только запатентованный фильтр Knecht/MAHLE Original, обеспечивающий максимально надежный ремонт.



Для сравнения: исправный клапан.
