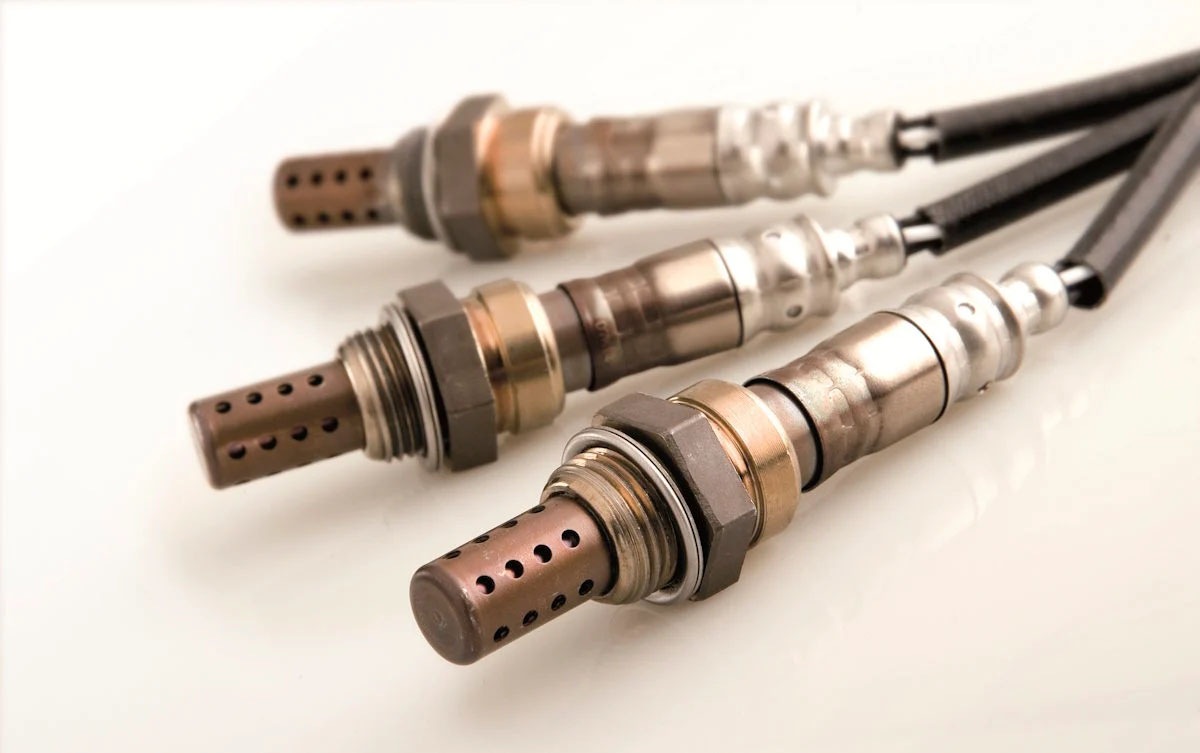

Лямбда-зонд — це невеликий, на перший погляд непомітний елемент, про який багато водіїв дізнаються лише тоді, коли він виходить з ладу. Найчастіше сигналом стає раптове збільшення витрати пального — неприємний сюрприз для будь-якого водія. Зовні лямбда-зонд нагадує свічку запалювання, але з під’єднаним дротом.

Що таке лямбда-зонд?
Лямбда-зонд — це датчик кисню, який встановлюється у випускній системі автомобіля. Його основне завдання — вимірювати рівень залишкового кисню в відпрацьованих газах, щоб визначити, наскільки ефективно згорає паливно-повітряна суміш у двигуні.

Щоб зрозуміти принцип його дії, важливо знати, в яких умовах він працює. Всередині каталізатора відбуваються хімічні реакції, що знижують концентрацію вуглеводнів, оксидів азоту та чадного газу. Ефективність цих процесів напряму залежить від складу вихлопу, який і контролює лямбда-зонд.

Якщо раніше, в автомобілях без лямбда-зонда, рівень очищення складав близько 60%, то зі справним датчиком цей показник може досягати 95% — різниця більш ніж відчутна.

Як працює лямбда-зонд?
Паливно-повітряна суміш у циліндрах двигуна формується блоком управління на основі даних від багатьох датчиків, зокрема:

• температури охолоджувальної рідини;
• швидкості руху;
• обертів двигуна;
• витрати повітря;
• і, звісно, лямбда-зонда.

Сам датчик встановлюється у випускній системі одразу після випускного колектора і до каталізатора. Працює це так.

Всередині лямбда-зонда розміщується керамічний елемент із діоксиду цирконію, вкритий платиновими електродами. Одна сторона чутливого елемента контактує з вихлопними газами, інша — з киснем з атмосферного повітря, що надходить у датчик через вентиляційний отвір. Різниця у вмісті кисню викликає електрохімічну реакцію, внаслідок якої виникає напруга. Чим вищий вміст кисню у вихлопі — тим нижча напруга, і навпаки.

Електронний блок управління (ЕБУ) отримує цей сигнал і оцінює, наскільки суміш бідна чи збагачена:
— якщо напруга низька (близько 0,1 В), це означає надлишок кисню, а отже — бідну суміш. ЕБУ збільшує подачу пального;
— якщо напруга висока (приблизно 0,9 В), кисню у вихлопі мало, суміш збагачена — ЕБУ зменшує подачу пального.

Такий цикл регулювання відбувається постійно, допомагаючи підтримувати оптимальне співвідношення повітря й пального (14,7:1 для бензину), знижувати токсичність викидів і витрати пального.

Лямбда-зонд починає працювати за температури понад 300–350 °C, тож у сучасних системах часто застосовують вбудований нагрівач, який забезпечує швидке прогрівання датчика.

Види лямбда-зондів
У сучасних автомобілях використовуються три основні типи лямбда-зондів:

• з вихідною напругою, що змінюється;
• із змінним опором;
• широкосмуговий зонд.

1. Зонд із вихідною напругою, що змінюється

Цей тип зонду розміщений у керамічній гільзі й обладнаний вбудованим нагрівачем, який дозволяє йому почати роботу вже за 30 секунд після запуску двигуна. Принцип його дії базується на різниці концентрації кисню всередині зонду (що надходить з повітря) та ззовні (у вихлопних газах). За температури вище 300 °C керамічний шар пропускає іони кисню, створюючи різницю потенціалів — саме цей сигнал зчитує електронний блок управління.

2. Зонд зі змінним опором

Він розміщений у металевому корпусі, а його робочий елемент виготовлений із діоксиду титану, вкритого шаром платини. Залежно від вмісту кисню у вихлопі, провідність цього матеріалу змінюється: при великій кількості кисню вона зростає, при малій — знижується. Ці коливання перетворюються на керуючий сигнал.

3. Широкосмуговий зонд

Найсучасніший і найскладніший тип. Також має вбудований нагрівач і дуже швидко виходить на робочий режим. По суті, це два зонди в одному — вимірювальний і помповий, обидва виготовлені з діоксиду цирконію. Вимірювальна камера визначає концентрацію кисню, а помпова — регулює потік іонів, передаючи в блок управління точну інформацію про склад суміші. Такий зонд забезпечує більш точне регулювання і підходить для сучасних систем упорскування пального.

Можливі несправності лямбда-зонда
Працюючи в умовах високих температур і агресивного середовища, лямбда-зонд поступово зношується. Його ресурс обмежений, і з часом можуть виникати різні несправності. Найпоширеніші з них:

• внутрішнє коротке замикання — результат природного зносу;
• зовнішнє коротке замикання — може бути спричинене пошкодженням проводки;
• зникнення напруги — часто виникає внаслідок оплавлення кабелю або роз'єму;
• втрата «маси» — через корозію на контактах;
• перегрів — наприклад, при неправильному моменті запалювання або зношених клапанах;
• чорний наліт на зонді — свідчить про потрапляння оливи у вихлоп, можливо, через зношення поршневих кілець або сальників клапанів, а також може бути викликаний тривалою роботою двигуна на перезбагаченій суміші;
• зелений наліт — вказує на потрапляння охолоджувальної рідини до випускної системи, часто внаслідок несправності прокладки головки блока циліндрів або інших витоків охолоджувача;
• механічні пошкодження — як самого зонду, так і проводки;
• окиснення роз’ємів — погіршує контакт і заважає передачі сигналу.

Навіть одна з перелічених проблем може порушити роботу всієї системи управління двигуном.

Лямбда-зонд: ознаки несправності
Хоча заявлений ресурс лямбда-зонда може сягати 150 000 кілометрів, на практиці все залежить від умов експлуатації, стану двигуна та якості пального. Якщо зонд виходить з ладу, автомобіль одразу подає сигнали — важливо вміти їх розпізнати.

Найхарактерніші ознаки:

• різке збільшення витрати пального — в окремих випадках витрата може зрости до 30%;
• нестабільні оберти двигуна — особливо помітні на холостому ходу;
• чорний, густий дим з вихлопної труби;
• підвищений рівень чадного газу та вуглеводнів у вихлопі — шкідливо як для довкілля, так і для технічного стану каталізатора;
• втрата потужності двигуна — автомобіль може гірше розганятися;
• індикатор “Check Engine” — загоряється на панелі приладів, якщо автомобіль виявляє проблему з лямбда-зондом.

Діагностика та перевірка
Механіки використовують кілька методів діагностики стану лямбда-зонда. Перший етап — візуальний огляд на наявність механічних пошкоджень, а також перевірка роз’єму й контактів. Якщо все візуально в порядку, наступним кроком є перевірка стану та ізоляції проводки, що з’єднує зонд із блоком управління.

Більш точну інформацію дає комп’ютерна діагностика. Вона дозволяє:

• перевірити роботу нагрівального елемента;
• оцінити рівень вихідного сигналу;
• виявити нестабільність у роботі зонду в різних режимах.

У середньому рекомендується проводити таку діагностику кожні 30 000 кілометрів. Це дозволяє не лише контролювати стан лямбда-зонда, а й вчасно виявляти інші проблеми — наприклад, несправності в системі запалювання або упорскування пального.

Часті запитання
Які ознаки вказують на несправний лямбда-зонд?
Часто проявляється підвищеною витратою пального, нестабільною роботою двигуна, ривками, втратою потужності, димом із вихлопної труби, а також періодичним загорянням індикатора «Check Engine».

Чому важливо вчасно замінити несправний лямбда-зонд?
Він відповідає за контроль складу паливної суміші та рівня викидів — при його відмові суміш може стати занадто збагаченою або збідненою, що погіршує роботу двигуна, підвищує витрату пального та збільшує токсичність вихлопу.

Чи можна їздити з несправним лямбда-зондом?
Теоретично так, але небажано: погіршується динаміка та економічність, можливі перебої в роботі мотора та збільшення викидів — краще якнайшвидше усунути проблему.

Як перевірити, що проблема саме в лямбда-зонді?
Зазвичай проводять діагностику — вимір рівня викидів, перевірку сигналу датчика, діагностику ЕБУ. Також варто звернути увагу на характерні симптоми: нестабільні оберти, перегрів каталізатора, інтенсивні викиди.
