Так, с 2009 года (момента выхода в серию 8-ступенчатой коробки передач) по конец 2014 года было продано уже 7,5 миллионов экземпляров 8HP. В настоящее время с конвейеров заводов в Саарбрюккене (Германия) и Грей Корте (США) сходят свыше 2,6 миллионов коробок передач в год (по данным на середину 2015 года). В то же время техника ZF продолжает осваивать рынок автомобилей с передним поперечным расположением двигателя ‒ концепцией трансмиссии с наиболее многообещающим потенциалом роста в мировом масштабе. Спустя чуть менее двух лет после выхода в серию 9-ступенчатой коробки передач (9HP) ZF заручился заказами трех производителей и начал предлагать самые разнообразные серийные исполнения, встав на путь успеха на международном рынке. При этом с каждым новым поколением коробок передач концерн вносит свою лепту в сокращение расхода топлива и уменьшение вредных выбросов в категории легковых автомобилей. Кроме того, автоматические коробки передач ZF уже стали стандартом в отношении комфорта и динамики.

Тот факт, что даже максимально продуманные решения в сфере приводной техники все еще имеют потенциал для оптимизации, убедительно доказывает 8-ступенчатая коробка передач: по сравнению со своими уже впечатляюще эффективными предшественницами, второе поколение 8HP снижает расход топлива на дополнительные три процента. Инженерам ZF удалось добиться этого за счет ряда мер по дальнейшему увеличению КПД коробки передач и сокращению потерь тягового усилия из-за момента инерции.

Значительно усовершенствованные представители второго поколения 8-ступенчатых автоматических коробок передач ZF разрабатывались с учетом современных и будущих требований к транспортным средствам и их приводам. Новые АКПП воплощают в себе такие качества, как сокращенный расход топлива, адаптируемость, повышенный уровень динамики и комфорта. Что касается первого поколения 8HP, выпущенного на рынок в 2009 году, то миллионы этих коробок передач уже отлично зарекомендовали себя в более чем 600 сферах применения серийных транспортных средств ‒ от автомобилей компактного класса до внедорожников, спортивных машин и представителей класса "люкс". Дело в том, что 8HP может использоваться в любых автомобильных сегментах, причем как в гибридных, полноприводных и спортивных версиях, так и в легких коммерческих автомобилях, подверженных высоким нагрузкам.

Подключаемые гибриды на базе 8HP

Последней разработкой в сфере модульных 8HP является 8-ступенчатая коробка передач с подключаемым гибридом. Как известно, транспортные средства с подключаемыми гибридами имеют более емкие батареи; кроме того, их аккумулятор можно заряжать "от розетки". Для данного вида автомобилей ZF разработал собственную гибридную коробку передач на базе 8HP. Особое внимание инженеры уделили оптимизации автономного электрического хода, для чего был сведен к минимуму момент сопротивления разделительного сцепления к двигателю внутреннего сгорания.

Учитывая применение концепции "downsizing" (уменьшения габаритов) и принципа "downspeeding" (оптимизации числа оборотов), разработчики ZF существенно улучшили изоляцию крутильных колебаний. Параллельно были повышены функциональность и комфорт использования пускового устройства по сравнению с его предшественником: чтобы уменьшить крутильные колебания ДВС, были установлены два амортизатора, один из которых адаптируется под частоту вращения мотора. Благодаря этому транспортные средства с любым из распространенных типов двигателей внутреннего сгорания даже при высокой нагрузке могут двигаться без раздражающего шума и вибраций, причем уже в режиме холостого хода.

Синхронная электромашина с возбуждением от постоянных магнитов полностью интегрирована в картер коробки передач и охлаждается масляным туманом. Максимальная мощность электропривода составляет 90 кВт, эксплуатационная ‒ 45 кВт.

Встроенное пусковое устройство может передавать пусковой момент в 550 Н·м. По сравнению со своими "старшими сестрами", коробки передач нового поколения отличаются более высоким уровнем комфорта и прочности, что было достигнуто за счет ряда мер в сфере механики, гидравлики, функциональности и производственных методов.

Благодаря приводу ZF запас автономного электрического хода автомобилей с подключаемым гибридом может достигать 50 км в зависимости от используемой системы батарей. При этом электропривод справляется со скоростями до 120 км/ч. Привод для растущего рыночного сегмента автомобилей с передним поперечным расположением двигателя: 9HP В 2013 году, когда ZF выпустил в серию первую в мире 9-ступенчатую автоматическую коробку передач, другая не менее важная новость оказалась, скорее, на втором плане: в отличие от 6- и 8-ступенчатых АКПП, 9HP была разработана не для стандартной трансмиссии с продольным расположением двигателя и задним приводом, а для транспортных средств с передним приводом и поперечным расположением мотора. Между тем именно для последнего из упомянутых типов трансмиссий прогнозируется усиленный рост спроса на международном рынке, ‒ и именно это стало одной из основных причин, по которой ZF вновь обратился к сегменту автоматических коробок передач для автомобилей с передним поперечным расположением двигателя после своего долгого отсутствия в этой богатой конкурентами нише. Впрочем, правильность такого решения подтверждает не только рост упомянутого рыночного сегмента, но и повышение степени автоматизации данного вида трансмиссии для разных сфер применения: автоматические системы коробок передач сейчас становятся все популярнее. Владельцы и водители автомобилей всех классов высоко ценят исключительный комфорт данных систем при их великолепной эффективности и динамике.

Вскоре после своего выхода на рынок (в 2013 году) последнее поколение АКПП ZF нашло применение во многих серийных транспортных средствах самых различных категорий – от внедорожников компактного класса до компактных седанов и кроссоверов. Обзор клиентов концерна показывает, что 9HP не только обслуживает эксклюзивный премиум-сегмент, но и нашла дорогу в сферу автомобилей массового производства. Данная тенденция лишний раз подтверждает правильность стратегии, стоящей за введением 9HP.

Предпосылки для успешного развития тренда весьма благоприятны: это, прежде всего, высокая топливная экономичность 9-ступенчатого автомата, а также его универсальность, обусловленная модульной конструкцией. Благодаря тому, что самостоятельно разработанный и производимый ZF электронный блок управления полностью исчерпывает возможности столь большого диапазона передаточных чисел, коробка передач практически постоянно удерживает двигатель в наиболее экономичном рабочем режиме. За счет этого автомобиль, оснащенный 9HP, расходует при равномерном движении со скоростью 120 км/ч почти на 16 процентов меньше топлива, чем транспортное средство, на котором был установлен 6-ступенчатый автомат, что раньше было типично для данного сегмента. Модульный принцип конструкции позволяет по мере необходимости расширять базовую компоновку: так, даже в условиях тесного монтажного пространства в автомобилях с передним поперечным расположением двигателя удается установить различные пусковые устройства и без лишних затрат реализовать полноприводные решения. Кроме того, ZF предлагает автоматически подключаемый привод ECOnnect, адаптированный под особенности транспортных средств с передним поперечным расположением двигателя. Благодаря тому, что система задействует задний мост только тогда, когда это необходимо, существенно уменьшаются потери тягового усилия, что дает до пяти процентов экономии топлива и снижения вредных выбросов. И, наконец, стоит отметить, что 9HP в серийной комплектации оснащена функцией "стоп-старт".

На иллюстрациях:
1.) Усовершенствованная модель 8-ступенчатой АКПП 8HP второго поколения поможет производителям преуспеть в борьбе за соответствие все более строгим законодательным нормам по выбросу выхлопных газов, экономично совмещая новое решение с классическими и гибридными приводами.

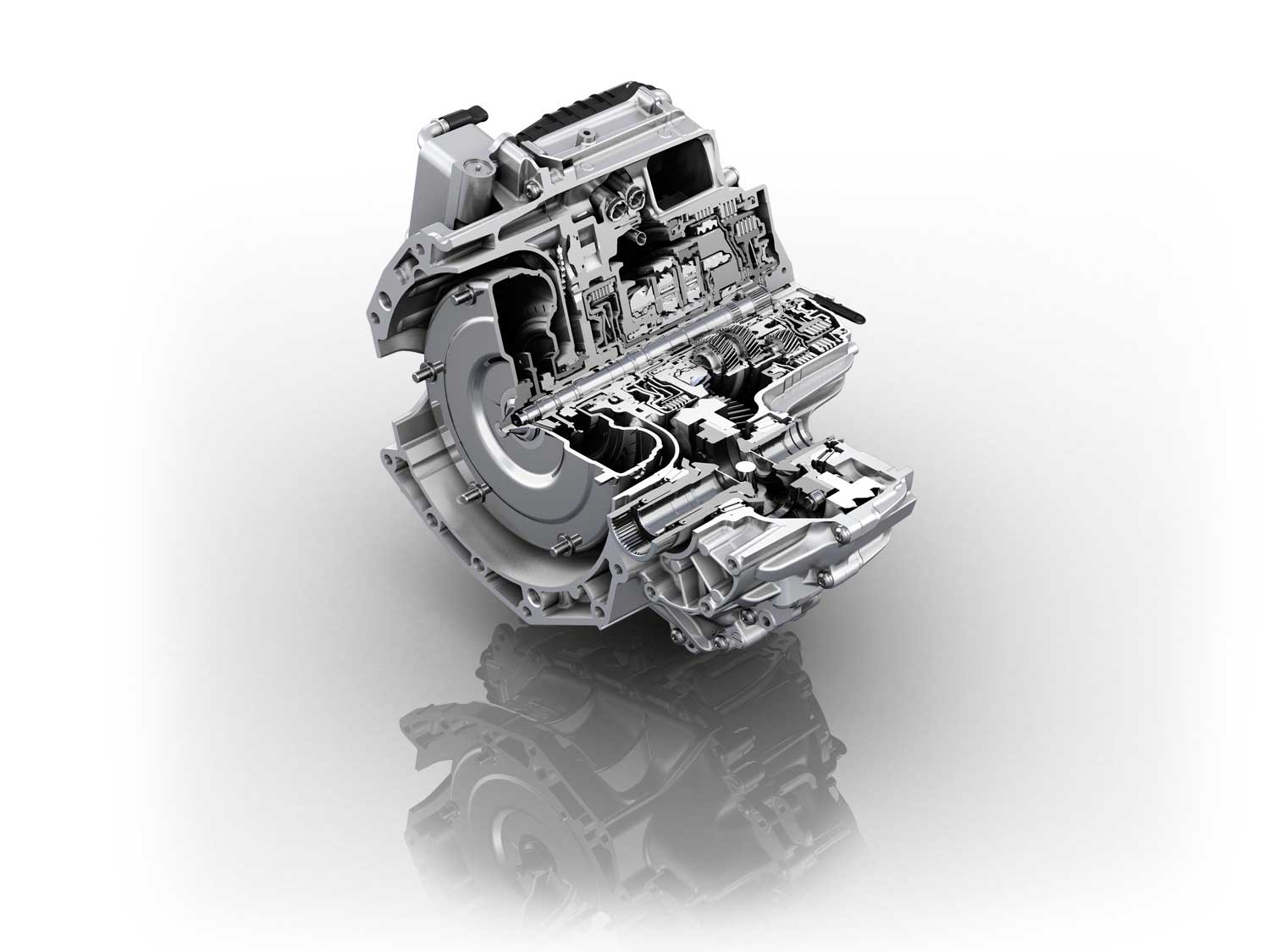

2.) 9-ступенчатая автоматическая коробка передач для автомобилей с передним поперечным расположением двигателя: универсальная, мощная и эффективная.

Иллюстрации: ZF
