Для належного функціонування такої складної конструкції, як сучасний двигун внутрішнього згоряння, необхідна ціла низка взаємопов'язаних електронних пристроїв. Серед них, зокрема, датчики детонації, лямбда-зонда, датчики положення колінчастого та розподільного валів, а також, серед іншого, датчик витрати повітря (MAF Sensor). Як працює цей компонент і за що він відповідає? Як проявляється несправність датчика витрати повітря?

Для чого потрібен датчик витрати повітря?
Витратомір повітря, також відомий як датчик масової витрати повітря (MAF – Mass Air Flow), є одним з ключових елементів сучасних систем управління двигуном внутрішнього згоряння. Його роль є ключовою для правильної та ефективної роботи двигуна. Без точної інформації про кількість повітря, що всмоктується, модуль управління двигуном не зміг би оптимально дозувати паливо, що безпосередньо впливає на продуктивність, витрату палива та рівень викидів вихлопних газів.

Аналіз функції датчика витрати повітря
Основним завданням датчика витрати повітря є постійний контроль потоку (маси) повітря, що всмоктується в циліндри двигуна. Це ключова інформація, яку датчик передає до блоку керування двигуном. На основі цих даних ЕБК точно розраховує і подає оптимальну кількість палива в камеру згоряння. Правильні пропорції паливно-повітряної суміші мають фундаментальне значення для ефективності згоряння, продуктивності двигуна і мінімізації викидів вихлопних газів. Коли пропорції порушені, двигун може працювати нерівномірно, втрачати потужність і навіть глухнути.

Застосування датчиків витрати повітря є широким і охоплює різні типи двигунів внутрішнього згоряння. У бензинових двигунах їх основною функцією є забезпечення точного дозування палива, що є необхідним для оптимальної роботи та продуктивності. У дизельних двигунах, крім впливу на кількість впорскуваного палива, витратомір повітря відіграє важливу роль в управлінні системою рециркуляції вихлопних газів (EGR). Ця система має ключове значення для зменшення викидів оксидів азоту, а її правильна робота залежить від точних даних про масу повітря, що надаються датчиком масового потоку повітря.

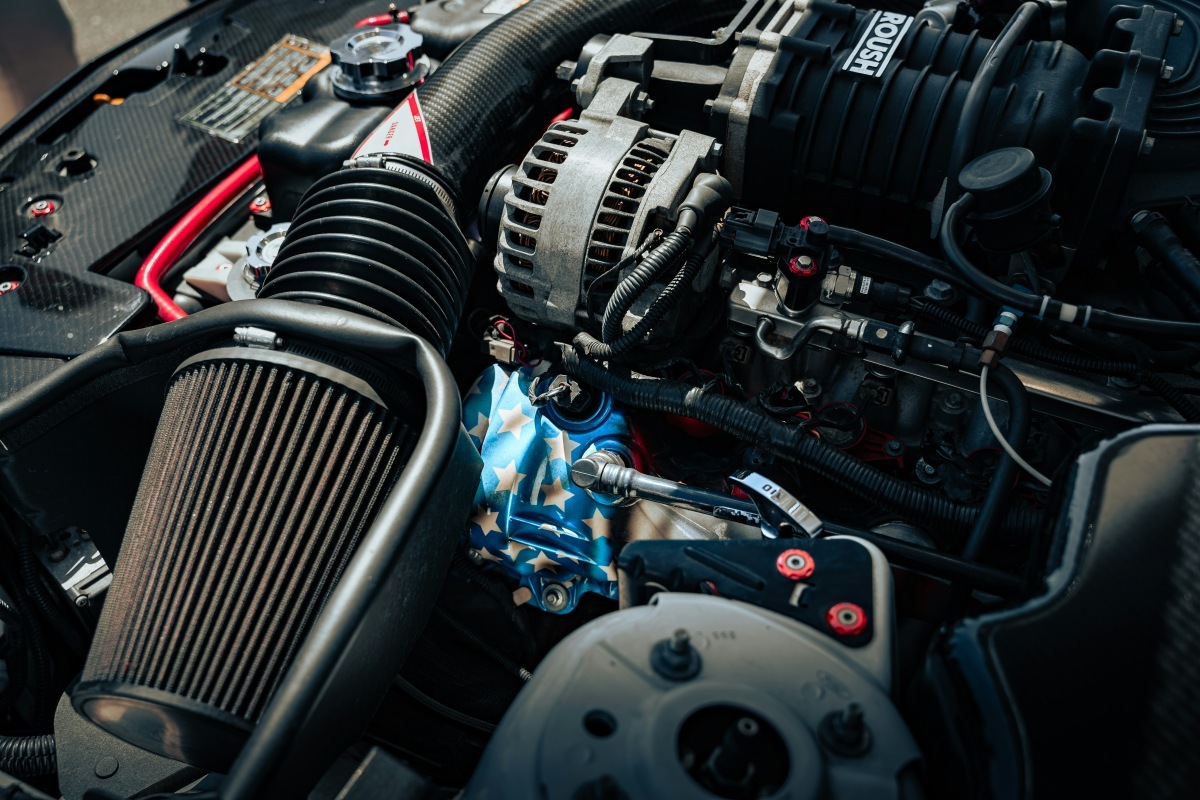

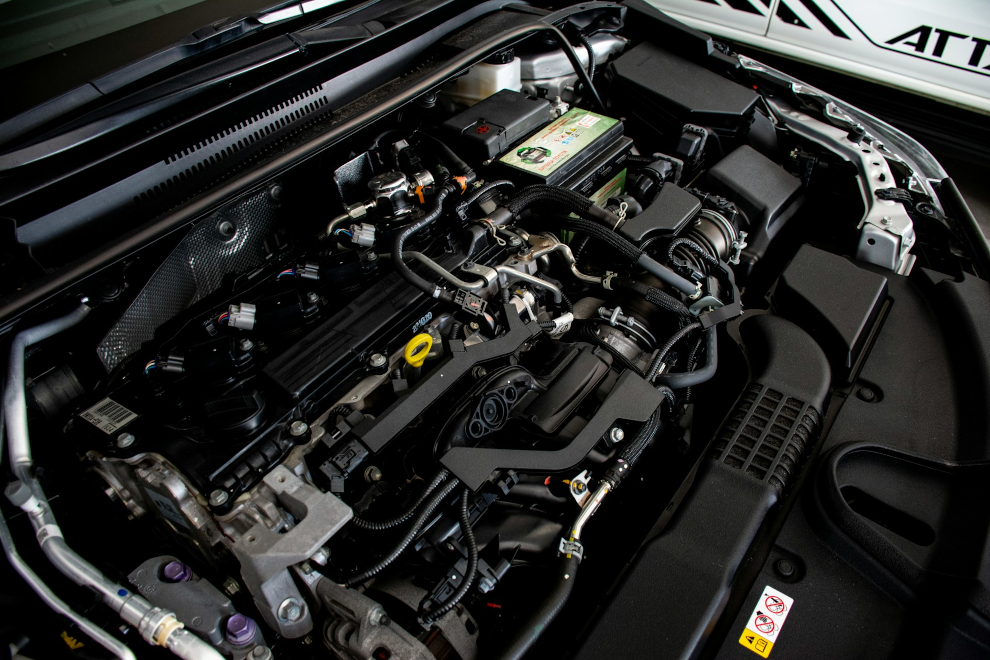

Датчик масового потоку повітря (MAF) зазвичай розміщується в впускному повітропроводі, безпосередньо за повітряним фільтром і перед дросельною заслінкою. Таке розташування дозволяє якомога точніше вимірювати чисте, незабруднене повітря, перш ніж воно потрапить у камеру згоряння.

Конструкція та принцип дії витратоміра
Разом із розвитком автомобільних технологій розвивалися і датчики витрати повітря. Тому неможливо коротко описати «загальну» конструкцію цього компонента, не розділяючи його на конкретні еволюційні етапи. В автомобілях можуть бути три типи витратомірів повітря:

• Об'ємний датчик витрати повітря із заслінкою

Це найстаріша конструкція датчика витрати повітря. Його робота базується на механізмі заслінки, розміщеному в потоці повітря. Під впливом імпульсу впускного повітря заслінка відхиляється на певний кут. Це відхилення точно вимірюється потенціометром, підключеним до заслінки. Інформація про кут нахилу потім передається до контролера двигуна, який на цій основі потім регулює подачу палива.

Заслінка також виконує функцію глушника, мінімізуючи завихрення повітря і вібрації, які могли б перешкоджати вимірюванню.

Незважаючи на свою відносну довговічність, точність витратомірів із заслінками залишає бажати кращого в порівнянні з новішими технологіями. Вони також більш схильні до пошкоджень, особливо в автомобілях з установками LPG. Різке закриття заслінки, наприклад, в результаті зворотного спалаху» («пострілу в колекторі») (зворотного полум'я), може призвести до її пошкодження, а в крайніх випадках навіть до вибуху датчика витрати повітря. З цих причин датчики витрати повітря із заслінками значною мірою були замінені більш сучасними конструкціями.

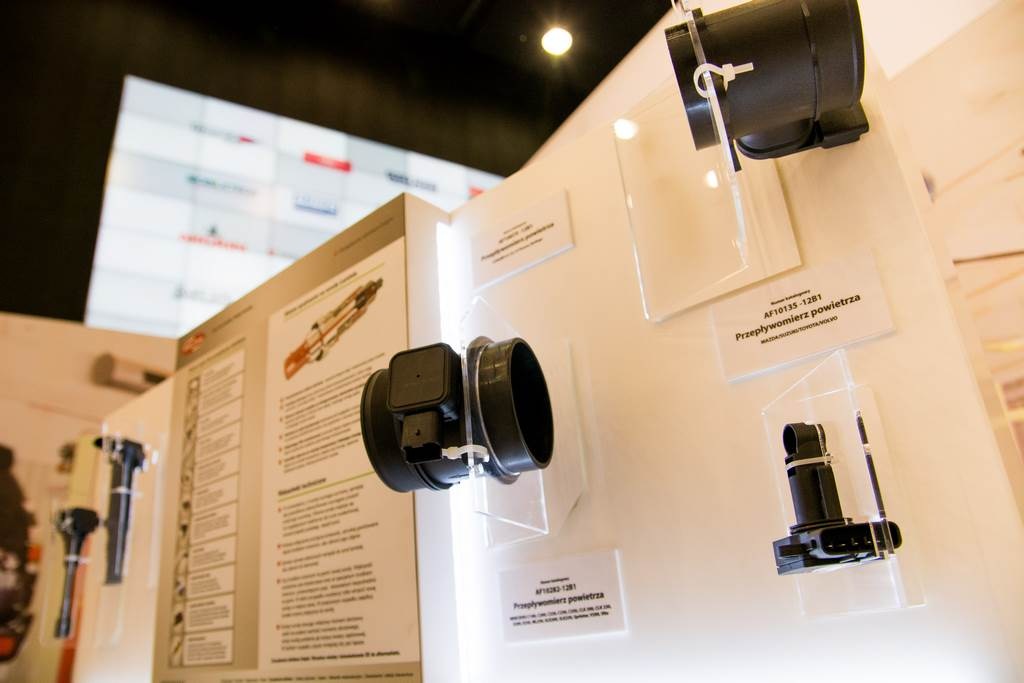

• Датчики масової витрати повітря

Наразі цей тип датчика витрати повітря є найпоширенішим в автомобілях. Його ключовим елементом є електрично нагрітий дріт або плівковий резистивний елемент (hot-wire / hot-film), температура яких підтримується на постійному рівні, вищому за температуру впускного повітря, зазвичай на 120–160 °C. Потік повітря охолоджує цей нагрітий елемент. Щоб підтримувати його температуру на постійному рівні, електроніка повинна подавати більшу силу струму. Сила струму, необхідна для нагрівання елемента, пропорційна масі повітря, що протікає через датчик, що дозволяє проводити точні вимірювання. У деяких варіантах вимірювання здійснюється шляхом аналізу різниці температур між двома датчиками – одним, що охолоджується безпосередньо повітрям, а інший розміщений за нагрівальним елементом.

Датчики масової витрати повітря забезпечують високу точність і швидку реакцію, що є їхньою значною перевагою, але вони дуже чутливі до забруднень. Пари оливи з вентиляції картера, пил, пісок або інші тверді частинки, які проникають через негерметичний або зношений повітряний фільтр, можуть осідати на чутливому вимірювальному елементі. Це забруднення спотворює показання, що призводить до передачі помилкових даних в ЕБУ. Навіть одна пилинка може порушити його роботу.

Чутливість до забруднень є важливим фактором, що впливає на довговічність і надійність цих датчиків.

• Вихровий датчик витрати повітря

Це найновіша і найсучасніша технологічна конструкція. Вихрові витратоміри вимірюють масу повітря за допомогою ультразвукових хвиль, використовуючи принцип вихрового руху Кармана. У впускному колекторі встановлюється генератор, який створює вібрації, а мікрофон вловлює утворені рухи повітря. Це надає інформацію про швидкість потоку повітря.

Через свою складну конструкцію і високу вартість виробництва, вихрові датчики витрати повітря рідше зустрічаються в легкових автомобілях.

Сучасні датчики витрати повітря часто мають інтегровані додаткові датчики, такі як датчик температури впускного повітря. Ця інформація є не менш важливою для ЕБУ, оскільки щільність повітря, а отже і його маса, значно змінюється разом з температурою.

Поширені симптоми несправності датчика витрати повітря
Несправність датчика витрати повітря призводить до неправильного розрахунку подачі палива, що проявляється у вигляді ряду проблем з роботою двигуна. У нових автомобілях одним з найпоширеніших і найочевидніших симптомів є загоряння індикатора «check engine» на панелі приладів.

Серед поширених ознак несправності витратоміра зустрічаються:

• Нерівномірна робота двигуна, коливання оборотів, заглухання: двигун може працювати нестабільно, особливо на холостому ходу. Обороти можуть різко падати або «хвилюватися», а в крайніх випадках двигун може заглухнути, особливо під час під'їзду до перехресть, світлофорів або після вимкнення зчеплення. Це небезпечна ситуація, оскільки після заглухання двигуна часто втрачається підсилення рульового управління та гальм.
• Зниження потужності, слабка динаміка, ривки при прискоренні: водій може помітити відчутне зниження продуктивності автомобіля. Можуть з'явитися ривки, що виникають внаслідок неправильної паливо-повітряної суміші , що особливо відчутно під час динамічного прискорення.
• Підвищене споживання палива: неточні показники датчика витрати повітря можуть призвести до помітного збільшення витрати палива. У деяких випадках витрата палива може збільшитися навіть на кілька літрів на 100 км, що робить це одним із найлегших для виявлення симптомів, особливо в двигунах, де зниження потужності менш відчутне.
• Проблеми із запуском двигуна: несправний датчик витрати повітря може ускладнювати запуск двигуна, особливо коли він холодний.

Ключовою складністю в діагностиці несправності датчика витрати повітря є те, що багато його симптомів є неспецифічними і можуть вказувати на несправності інших компонентів паливної системи або системи запалювання.

Причини несправності та діагностика
Несправність витратоміра може мати різні причини, найпоширенішими з яких є:

• Забруднення: це основна причина несправностей, особливо у випадку датчиків масової витрати повітря. Делікатний вимірювальний елемент (нагрітий дріт або плівковий елемент) схильний до накопичення осаду оливних парів з вентиляції картера, пилу, бруду або інших твердих частинок, які потрапляють через негерметичний або зношений повітряний фільтр. Навіть одна пилинка може спотворити показання. Забруднення також можуть призвести до потьмяніння та відсутності контакту на електричних з'єднаннях.
• Електричні несправності: можуть включати відсутність живлення датчика, обриви проводів, несправні роз'єми, короткі замикання або внутрішню несправність електроніки самого витратоміра. Ці несправності зазвичай негайно виявляються ЕБУ та зберігаються в пам'яті.
• Механічні пошкодження: сильні вібрації двигуна можуть впливати на цілісність датчика. Фізичні пошкодження також можуть виникнути під час неправильної заміни повітряного фільтра. У випадку старих датчиків витрати повітря із заслінкою різке закриття заслінки, наприклад, в через зворотне полум'я в установці LPG, могло призвести до його пошкодження.

Висока вологість повітря: може сприяти корозії електронних компонентів і роз'ємів, що призводить до виходу з ладу.

Через складність симптомів несправності датчиків витрати повітря та їх схожість із симптомами інших несправностей двигуна, необхідна професійна діагностика і вона може проводитися декількома способами:

Комп'ютерна діагностика: основою є підключення автомобіля до діагностичного сканера через роз'єм OBD2. Важливо, що сканер дозволяє аналізувати реальні параметри під час роботи двигуна. Значення потоку повітря можна спостерігати та порівнювати з цільовими або очікуваними значеннями для даного двигуна та його навантаження.

Електричні вимірювання: розширена діагностика включає точні вимірювання електричних сигналів, що виходять з датчика витрати повітря, за допомогою мультиметра або осцилографа. Залежно від типу датчика вимірюється напруга або частота. Ці вимірювання виконуються при увімкненому запалюванні, на холостому ходу та під час динамічного навантаження двигуна, спостерігаючи, чи змінюється напруга або частота пропорційна потоку повітря. Напруга 0 В або 5 В зазвичай вказує на пошкодження датчика витрати повітря.

Важливість виключення інших несправностей: перед прийняттям рішення про заміну датчика витрати повітря надзвичайно важливо систематично виключати інші потенційні причини симптомів. Слід перевірити герметичність системи впуску, стан електричних проводів, засмічення фільтра та інші потенційні несправності.. Низьке значення маси повітря саме по собі не є остаточним доказом пошкодження витратоміра. Тільки після того, як ви переконаєтеся, що всі інші компоненти системи подачі повітря і вихлопних газів справні, можна з упевненістю діагностувати датчик витрати повітря як причину проблеми.

Висновки та рекомендації
Датчик витрати повітря є одним з основних елементів точного управління двигуном внутрішнього згоряння. Його належна робота є важливою для досягнення оптимальної паливної суміші, що безпосередньо впливає на потужність двигуна, економію палива та мінімізацію зносу інших, значно дорожчих компонентів, таких як турбокомпресор або каталізатор.

Щоб забезпечити довговічність і надійність датчика витрати повітря, а отже, і всього двигуна, рекомендується дотримуватися кількох ключових правил:

• Регулярна заміна повітряного фільтра: це найпростіший і водночас найефективніший метод захисту датчика витрати повітря, особливо з електрично нагрітим дротом або плівковим резистивним елементом, від забруднень. Чистий повітряний фільтр запобігає осіданню пилу, забруднень та оливних парів на чутливому вимірювальному елементі, що є найпоширенішою причиною несправностей.
• Уникнення сліпої заміни: через складність діагностики та той факт, що симптоми пошкодженого витратоміра можуть бути ідентичними симптомам інших несправностей двигуна, сліпа заміна цього компонента не рекомендується. Така практика часто призводить до зайвих витрат і не вирішує фактичної проблеми.
• Професійна діагностика: Якщо ви підозрюєте несправний датчик витрати повітря або якщо виникає будь-який з описаних симптомів, завжди варто звернутися до спеціалізованої автомайстерні. Професійні діагностичні інструменти, такі як діагностичний сканер, осцилограф або мультиметр, у поєднанні з досвідом механіка, є важливими для точного визначення проблеми. Тільки ретельний аналіз реальних параметрів і виключення інших потенційних причин дозволяє поставити точний діагноз і уникнути зайвих витрат на ремонт.

Догляд за датчиком витрати повітря (MAF) є запорукою його тривалої та безпроблемної роботи. Перш за все, необхідно регулярно замінювати або чистити повітряний фільтр – саме він захищає MAF від пилу та забруднень. Чистота повітря, а отже, і вимірювальних елементів датчика, має ключове значення. Занедбаний або пошкоджений MAF може призвести до нерівномірної роботи двигуна, збільшення витрати палива, зниження потужності та труднощів із запуском автомобіля. Тому варто пам'ятати про його роль і регулярне технічне обслуговування – це невеликий елемент, який має велике значення.

Проактивний підхід до технічного обслуговування, зокрема регулярна заміна повітряного фільтра, є високоефективним та економічно виправданим запобіжним заходом проти типових несправностей датчиків витрати повітря. Враховуючи схильність сучасних витратомірів до забруднення та значні витрати, пов'язані з їх заміною і підвищеним споживанням палива в результаті несправності, інвестування в регулярне, відносно недороге технічне обслуговування може запобігти значно більшим витратам та забезпечити довгострокову ефективність та надійність двигуна.
